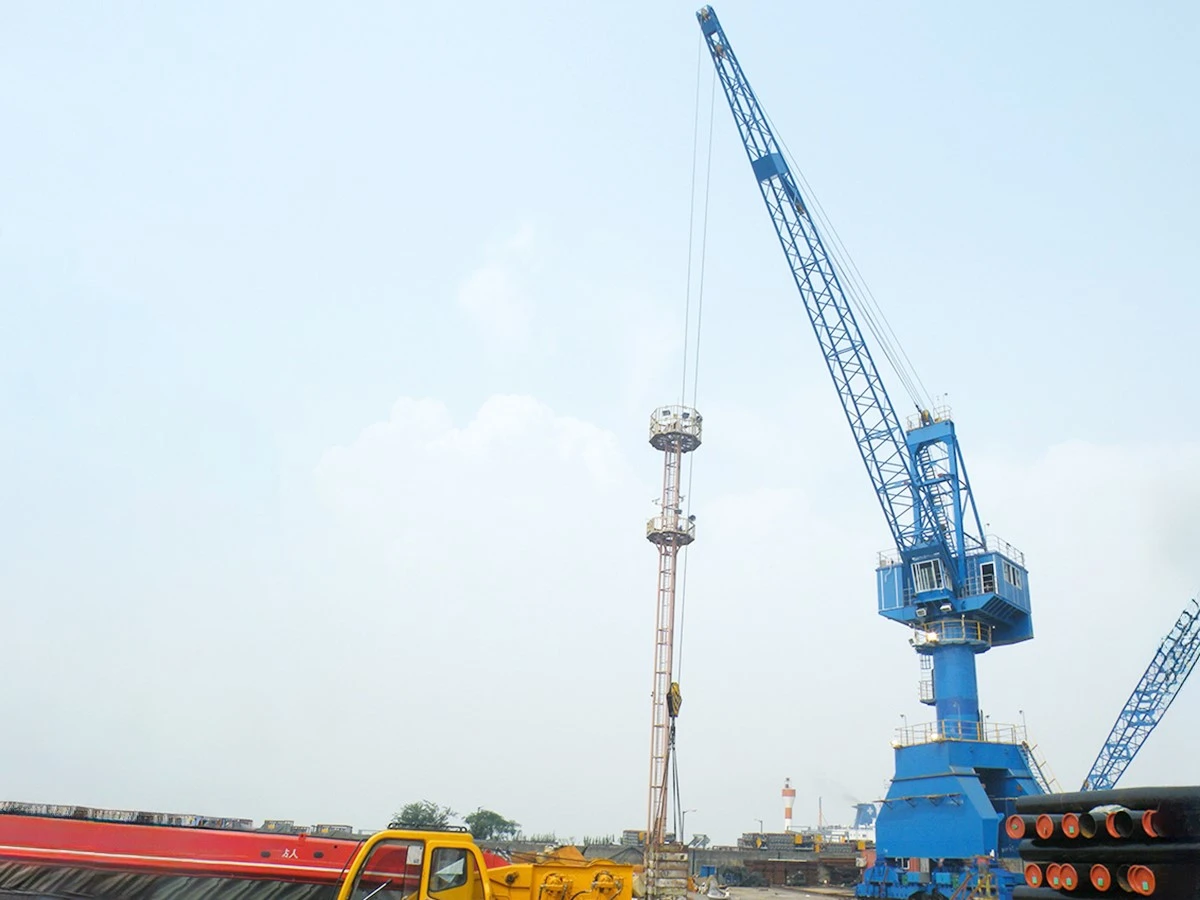

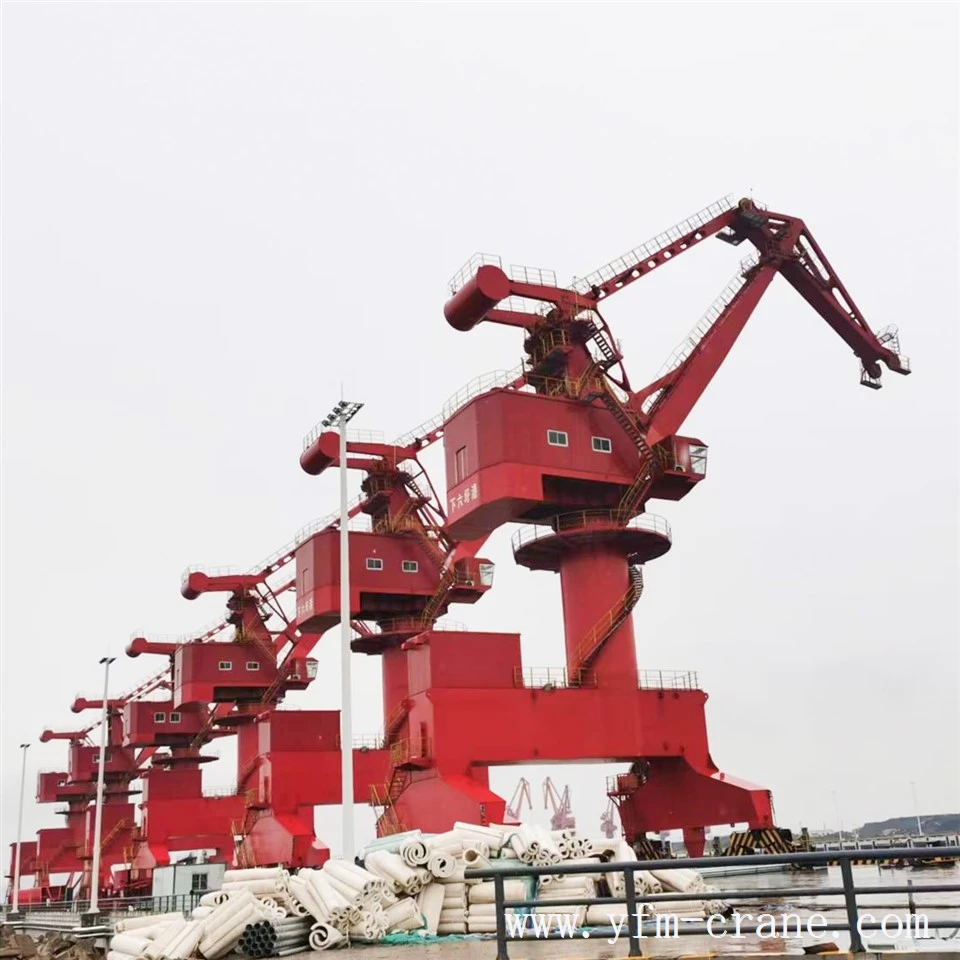

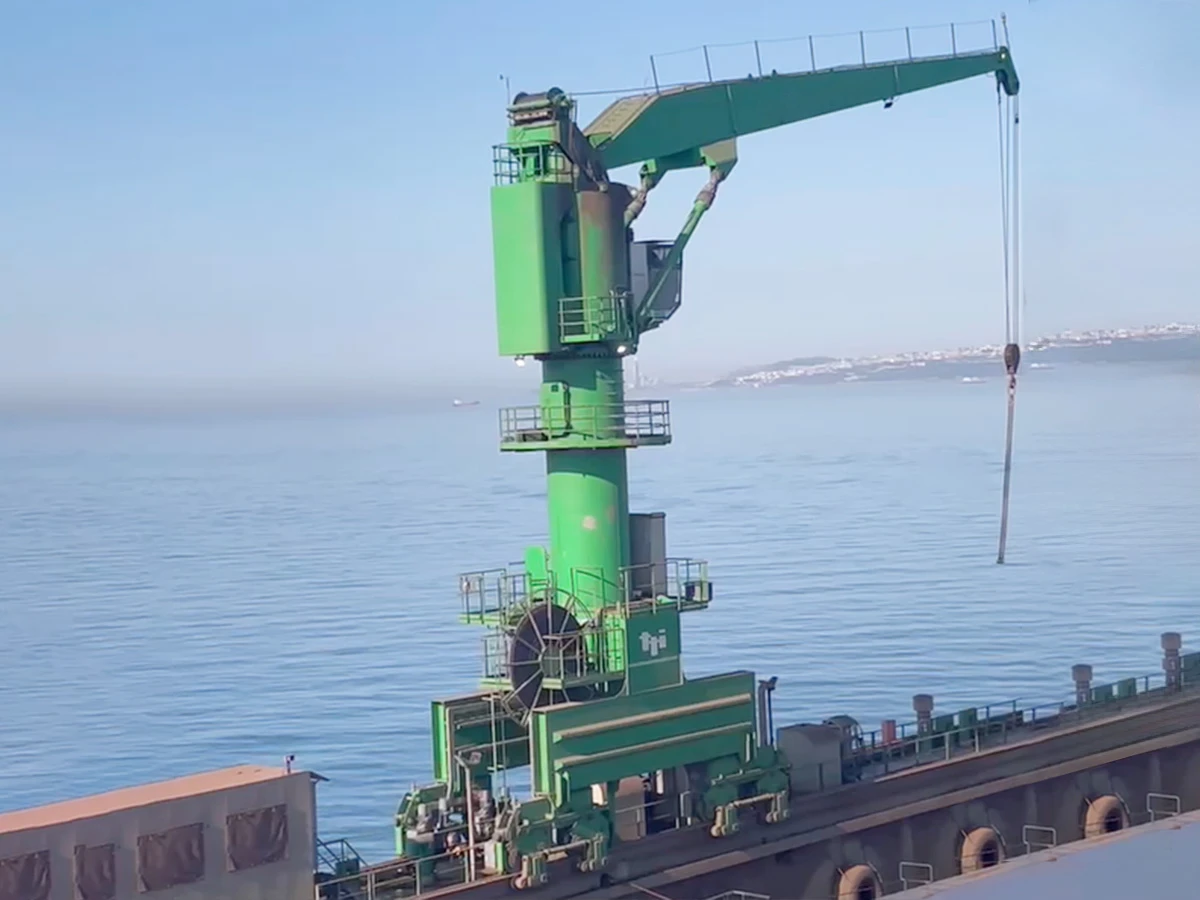

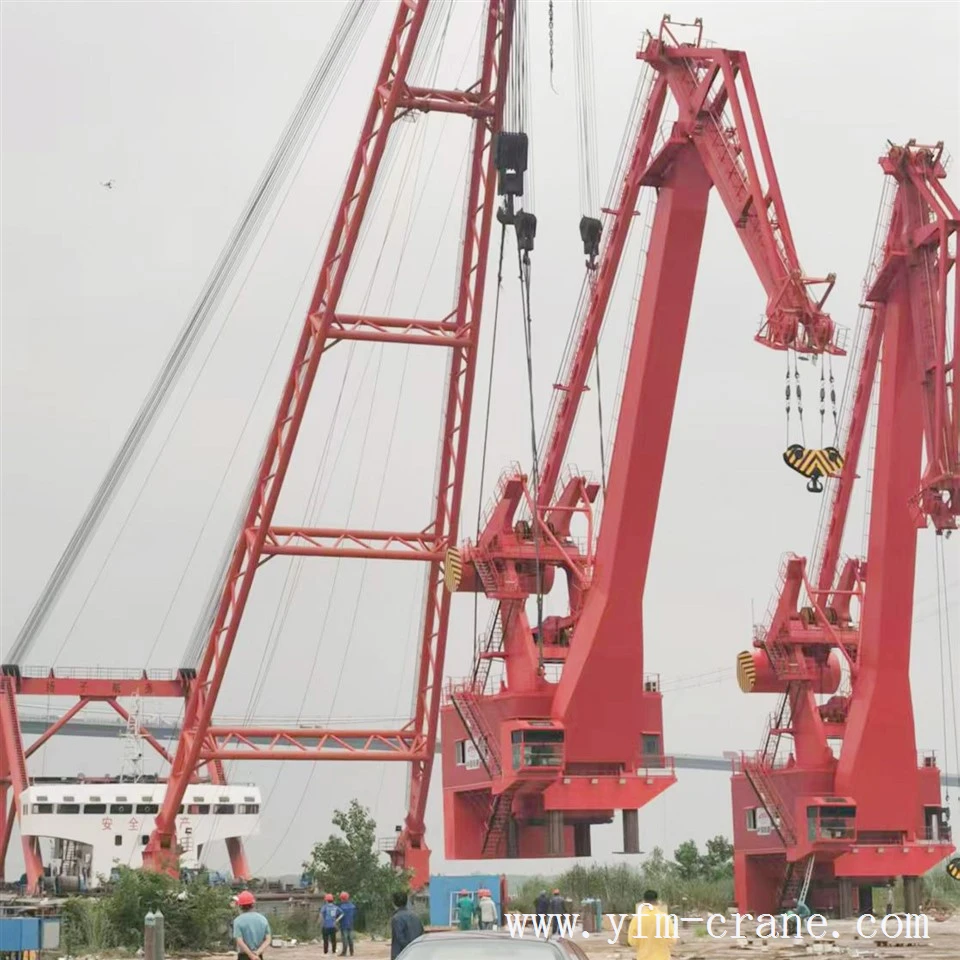

Portálový portálový žeriav so schopnosťou-prejazdu koľajnicou je vzorom precízneho inžinierstva. Jeho pod-portálový-pojazdový mechanizmus funguje s mimoriadne-vysokou presnosťou pozdĺž pozemných tratí, pričom si vyhradzuje dostatok priestoru pre prejazd vozidiel-na rozdiel od stacionárnych portálových žeriavov. Integráciou mechanizmov zdvíhania, otáčania, vyostrovania a pojazdu dosahuje bezproblémovú koordináciu s cieľom presne dokončiť inštaláciu zariadenia/časti trupu a efektívne zvládnuť nakladanie/vykladanie nákladu v prístave v obmedzených priestoroch.
Štrukturálne vlastnosti:

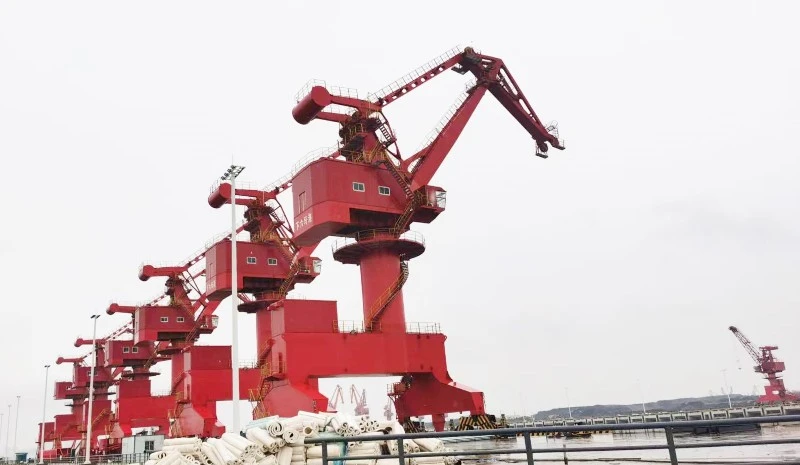

Portálový žeriav sa skladá z pohyblivého zariadenia, portálovej konštrukcie, otočného mechanizmu, zdvíhacieho mechanizmu, vylamovacieho mechanizmu a ďalších komponentov.

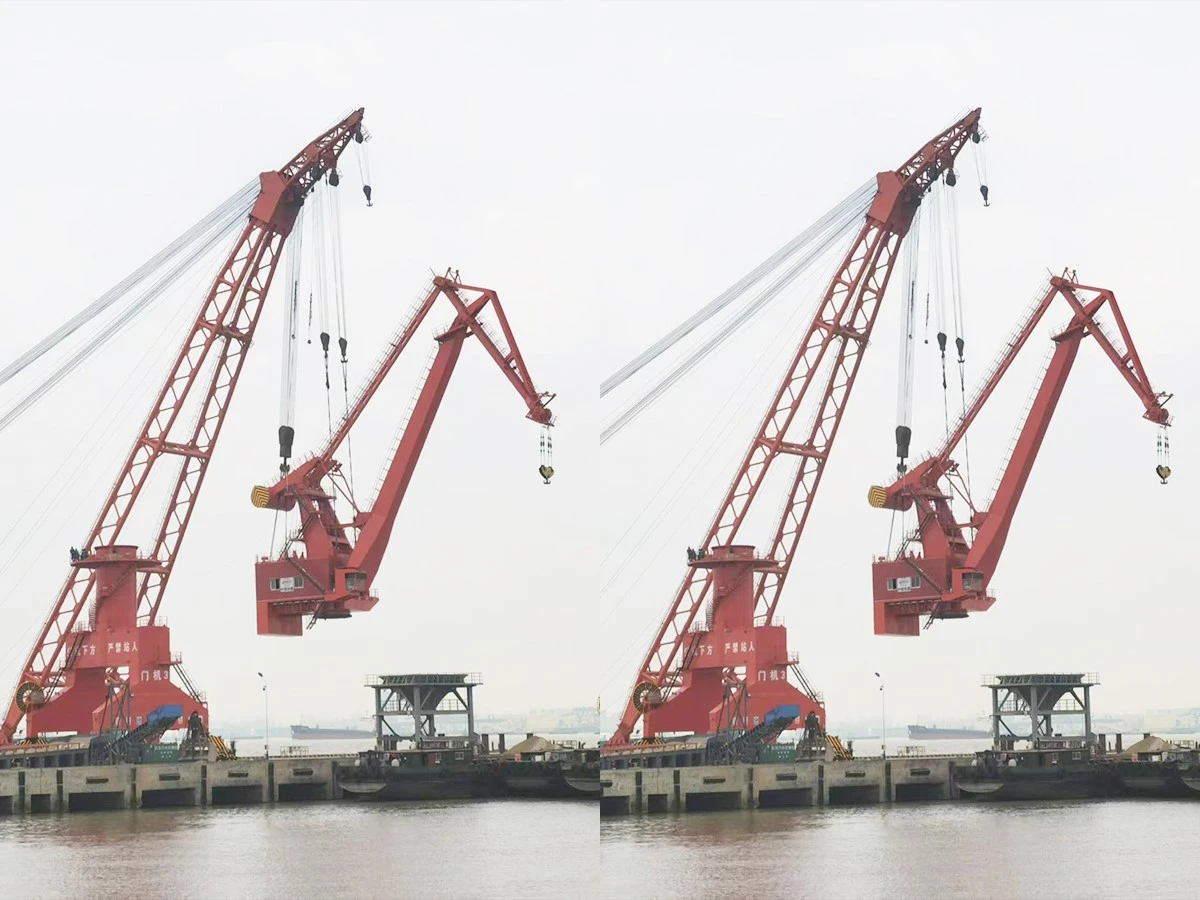

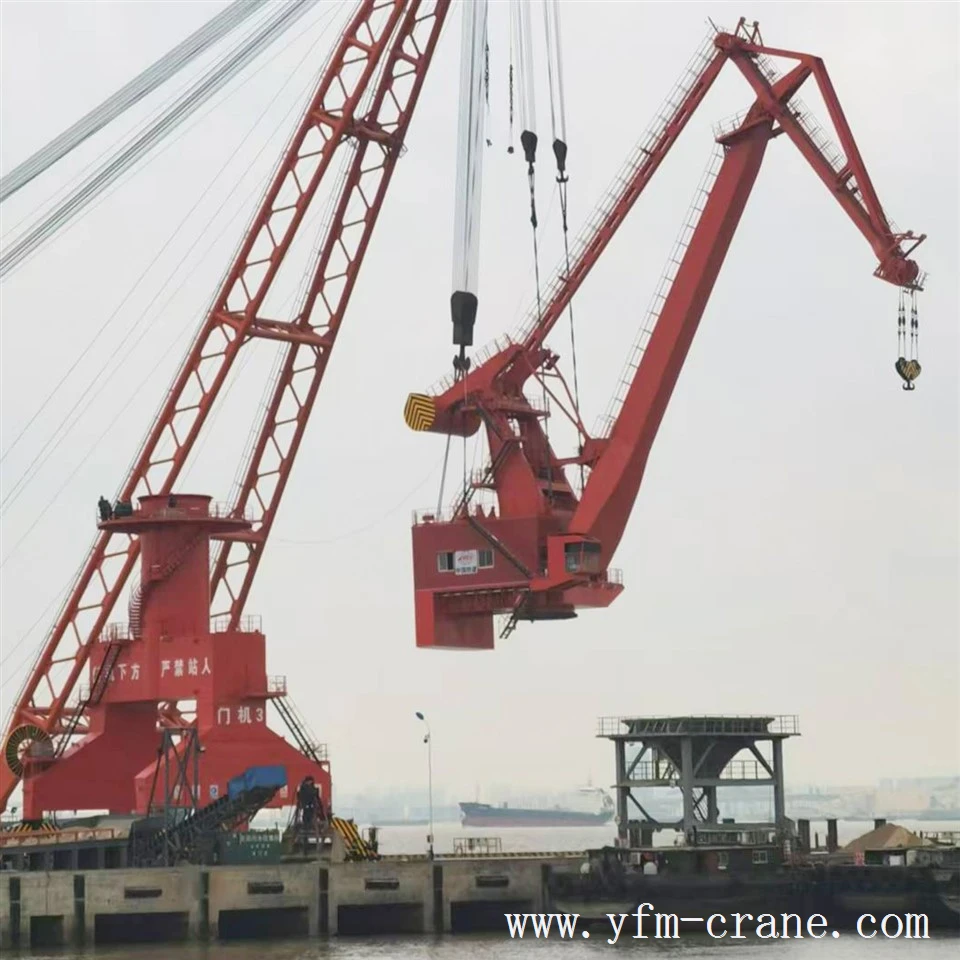

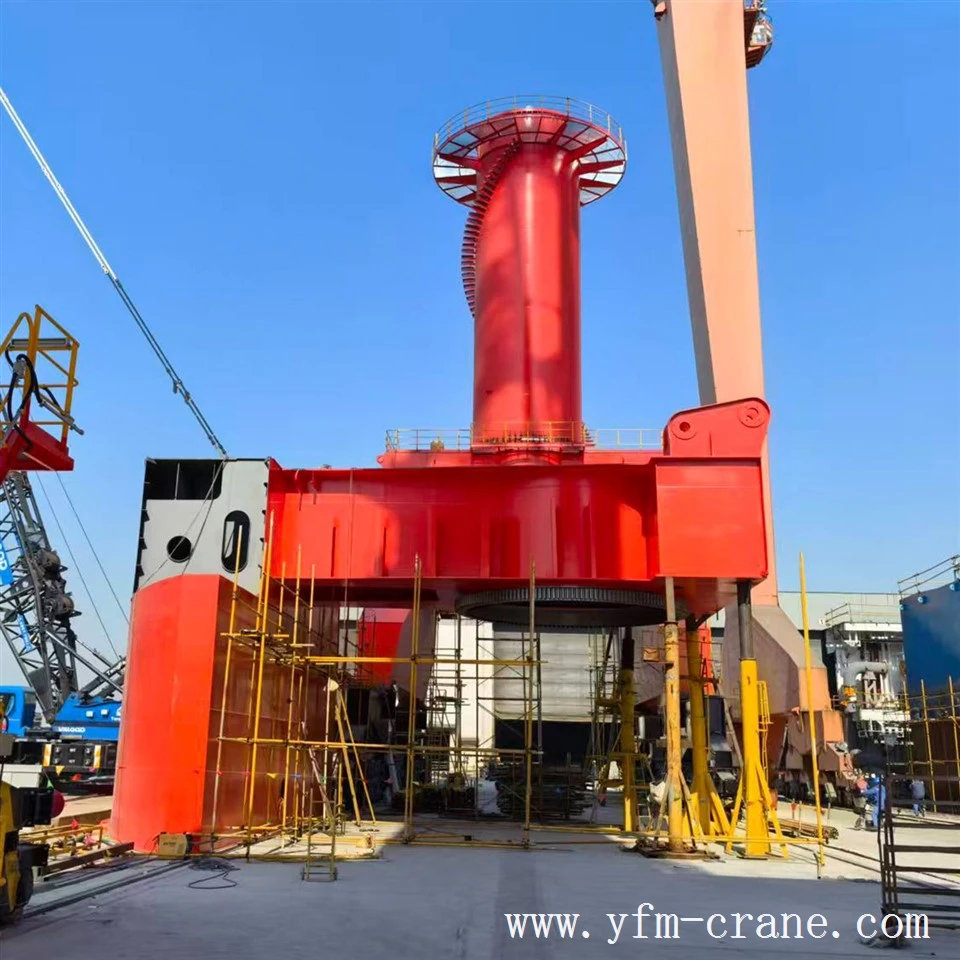

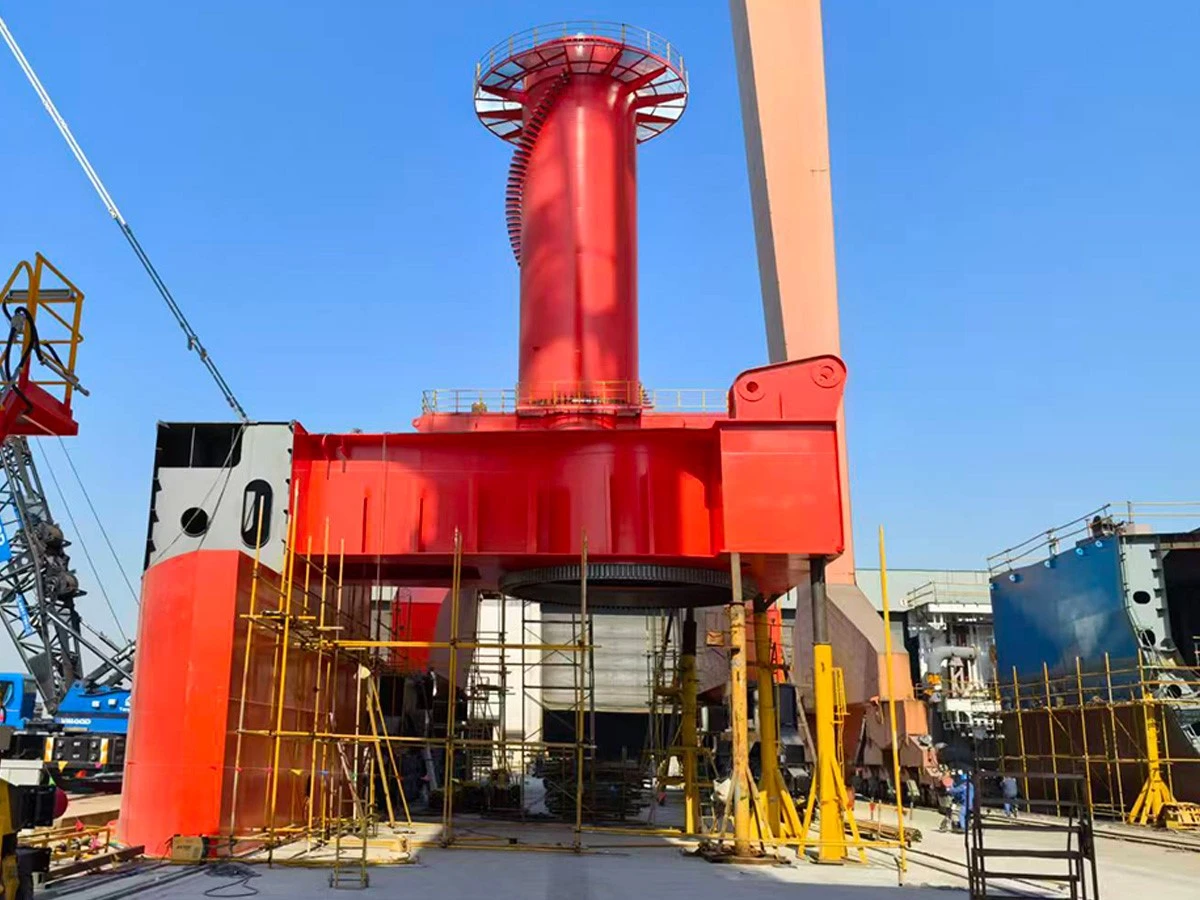

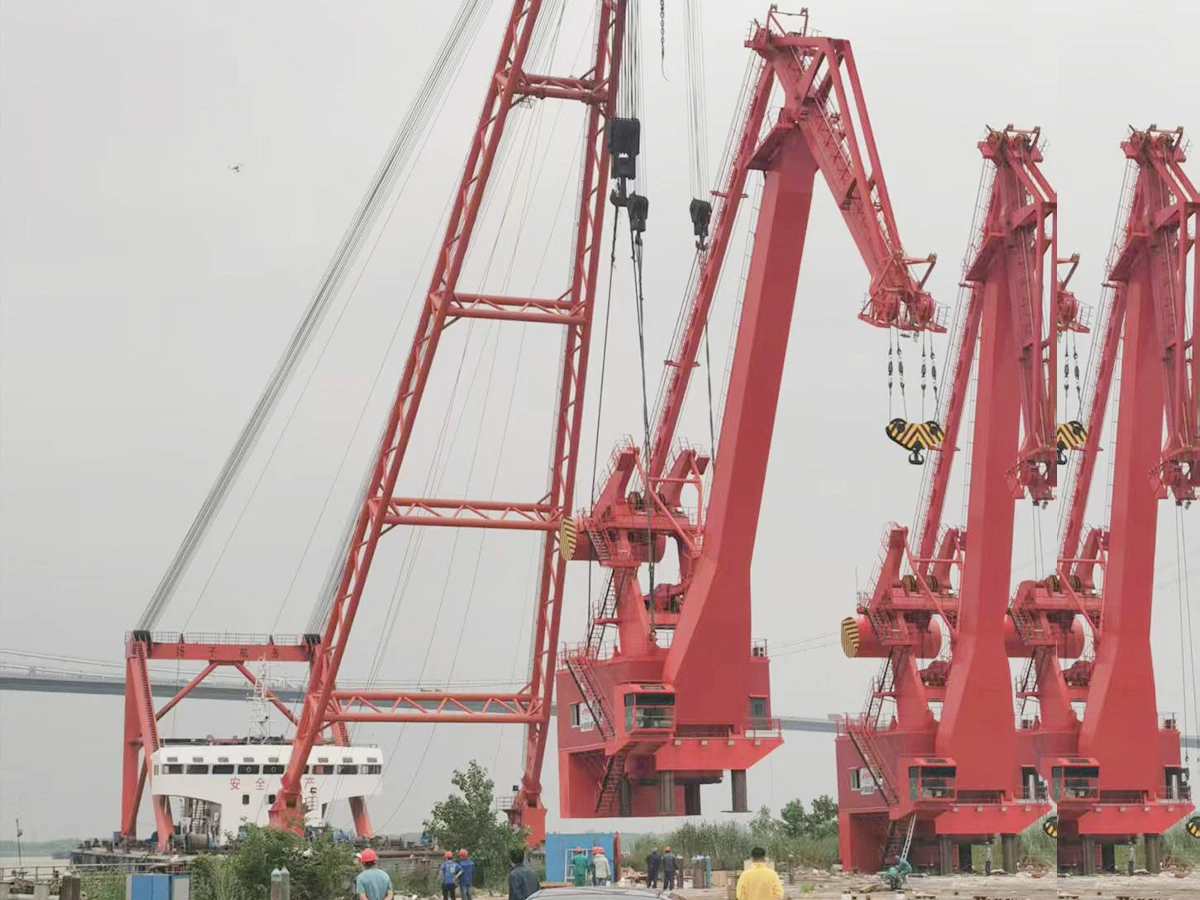

Miesto montáže
--- portálových portálových žeriavov
Bezpečnostné zariadenia
- Obmedzovač preťaženia (obmedzovač momentu zaťaženia);
- zapisovač parametrov;
- Koncové spínače (teleskopický/núdzový doraz výložníka, výška zdvihu/spustenia háku, proti odvíjaniu-pretáčania{1}} bubna s káblom);
- Indikátor amplitúdy Luffing (jednotka: meter);
- Anemometer;
- Zvukové signalizačné zariadenie (alarm): jedno inštalované pod kabínou (riadené-kabínou, na varovanie personálu v oblasti obsluhy žeriavu) + typ automatickej aktivácie spúšťaný prevádzkou žeriavu/preťažením (s nezávislým tónom pri preťažení);
- Tlačidlo núdzového zastavenia (ľahko dostupné miesta zahŕňajú portál, plošinu na vyrovnávanie výložníka, strojovňu a kabínu).
Vlastnosti
- Rozmetadlo kompatibilné s uchopením/hákom-: silná prispôsobivosť
- Nosnosť: 5~80T
- Široké aplikácie
- Presné vyostrenie (optimalizované štvor{0}}tyčové spojenie)
- Otáčanie 360 stupňov (široký pracovný rozsah)
- Ovládanie PLC + konverzia frekvencie striedavého prúdu: stabilné a spoľahlivé;
- Diaľkové ovládanie (voliteľné)
- Úplné konfigurácie: vysokovýkonné{0}}AC, ochranné/komunikačné/osvetľovacie systémy
- Vysokopevnostná oceľová konštrukcia, jednoduchá údržba (minimalizácia neplánovaných prestojov)
- Manipulácia s viacerými{0}} nákladmi: kontajnery, ťažký-zdvih, hromadný všeobecný náklad
- Dizajn portálu: voľný priechod pre nákladné autá/prepravnú techniku
- Prispôsobiteľné: rozpätia, výšky zdvihu, kapacity
Hlavné výhody
Náš portálový portálový žeriav má mnoho výhod, ako napríklad:
- Ťažký-portál z oceľovej konštrukcie: Prešlo analýzou FEM (metóda konečných prvkov), aby sa zabezpečila-dlhodobá prevádzková stabilita a odolnosť voči vetru v drsnom prostredí námorných prístavov.
- Presné zdvíhacie a posuvné systémy: Vybavené vysoko{0}}výkonnými motormi a riadením frekvenčnej konverzie, čo umožňuje hladké spustenie, presné určovanie polohy a efektívne riadenie energie.
- Flexibilné riešenia napájania: Možnosti napájania teleskopických vodičov alebo káblových cievok sú k dispozícii v závislosti od{0}}podmienok na mieste, čím sa zabezpečí nepretržitá prevádzková schopnosť.
- Komplexná bezpečnostná ochrana: Štandardne-vybavené viacerými bezpečnostnými zariadeniami, vrátane obmedzovačov preťaženia, obmedzovačov jazdy, anti{1}}kolíznych systémov atď., ktoré zaisťujú bezpečnosť personálu a nákladu.
technické špecifikácie
Dizajnový štandard
- Elektrické zariadenia a elektronické komponenty spĺňajú požiadavky na EMC a rušenie podľa GB 17799.4-2022.
- Výpočet zaťaženia vetrom žeriava sa riadi normou GB/T 3811-2008/ISO 4302:2016.
- Úroveň ochrany krytu (pred nebezpečným kontaktom, pevným vniknutím a vniknutím vody) je určená normou GB/T 4208-2017/IEC 60529 (závisí od miesta inštalácie), minimálne IP55.
- Nebezpečné komponenty majú farebné kódovanie podľa GB 15052-2010/ISO 13200:1995.

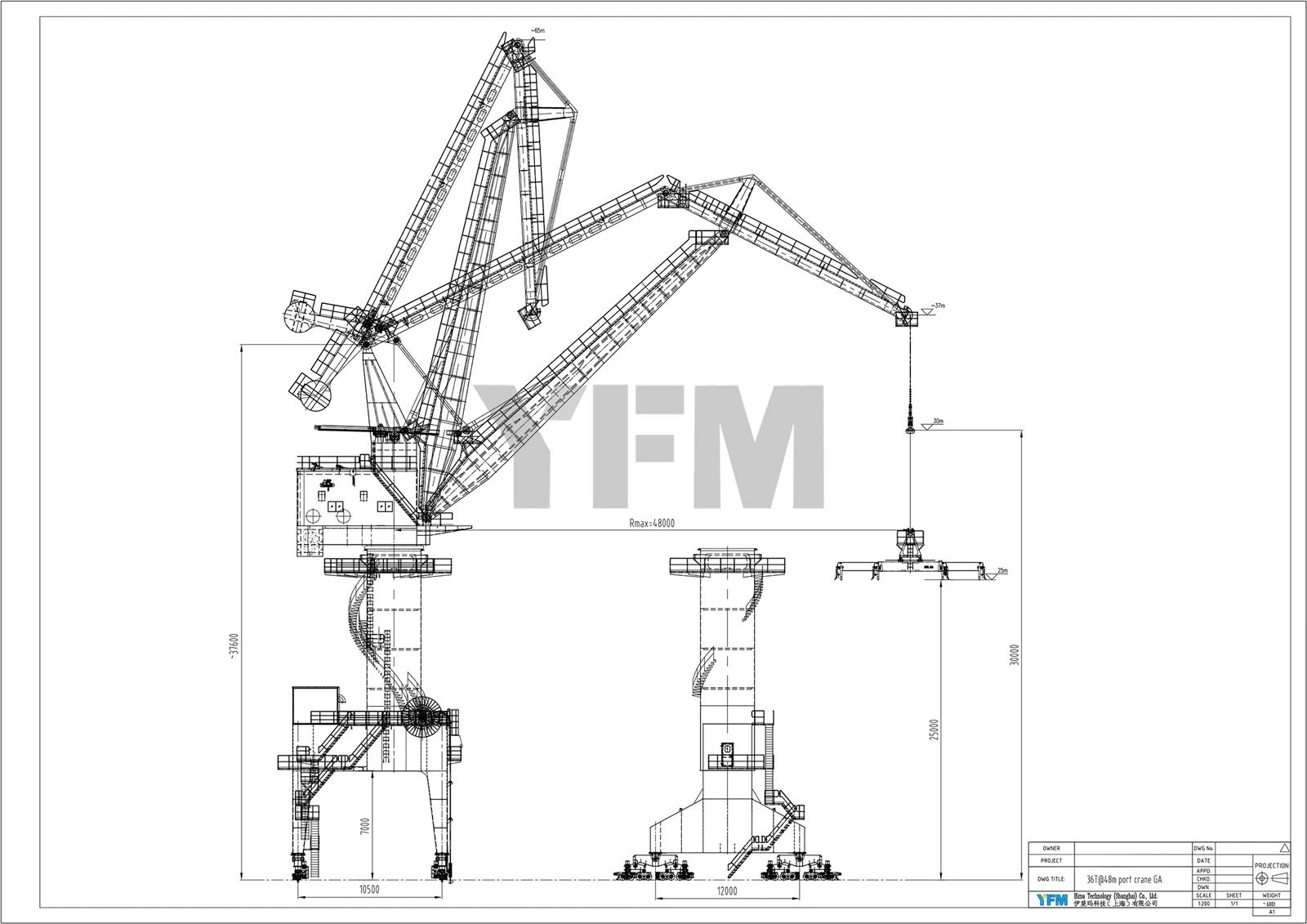

| Technické údaje | ||
| Typ: | Kompletný-otočný portálový žeriav | |
| meno: | Portálový portálový žeriav 36T@48M | |
| Model: | MHC YFM36-48 | |
| Pracovná trieda: | A6 | |
| Tlak kolesa: | <25.5t | |
| Režim jazdy: | Obiehajúci medveď | |
| Celkový výkon: | ~750 kW | |
| Hmotnosť: | ~600t | |
| Zdvíhacia kapacita | ||
| Háčik | Kontajner | |
| SWL: | 36t | 41t |
| Pracovný rozsah | ||
| Háčik | Kontajner | |
| Max. Polomer: | 48m | 43m |
| Min. Polomer: | 12m | 12m |
| Elektrická energia | ||
| Výkon: | 380V/50HZ/3P alebo 440V/60HZ/3P | |
| Výška zdvihu | ||
| Háčik | Kontajner | |
| Horná časť koľajnice: | 30m | 25m |
| Koľajnica dole: | 15m | 15m |
| Span | ||
| Rozpätie koľajnice: | 12m | |
| Základné rozpätie: | 12m | |
| Navijak | ||
| Rýchlosť | Výkon motora | |
| Zdvíhací navijak: | 50 m/min | Výkon 2x280 kW |
| Luffovací navijak: | 45 m/min | 75 kW |
| Otočný navijak: | 1,2 ot./min | Výkon 2x75 kW |
| Cestovný navijak: | 15 m/min | Výkon 8 x 11 kW |
| koleso | ||
| Celkové množstvo: | 32 jednotka | |
| Množstvo pohonu: | 16 jednotka | |
| Poznámka: Vyššie uvedené technické parametre sú prispôsobené špecifikácie žeriavu na základe požiadaviek nášho zákazníka. V prípade akýchkoľvek ďalších požiadaviek na špecifikáciu kontaktujte náš profesionálny predajný tím, ktorý vám poskytne ďalšie informácie. |
doručenie
Dodávané kompletné vybavenie obsahuje nasledovné položky:
- Jedna sada protizávaží pre skúšky statického zaťaženia a dynamického zaťaženia žeriavu.
- Jedna sada sypača (elektro{0}}hydraulický otočný a teleskopický sypač);
- Jeden hák s bezpečnostnými zariadeniami.
- Jedna sada portálového nosníka výložníka: vhodná pre pásové vozidlá (rozmery: 10070/3800/2600 mm) a nákladné autá (rozmery: 10080/3150/4380 mm) pod nosník;
- Jedna sada inštalačného príslušenstva.
- Jedna sada náhradných dielov.
- Jedna sada prevádzkových dokumentov.
